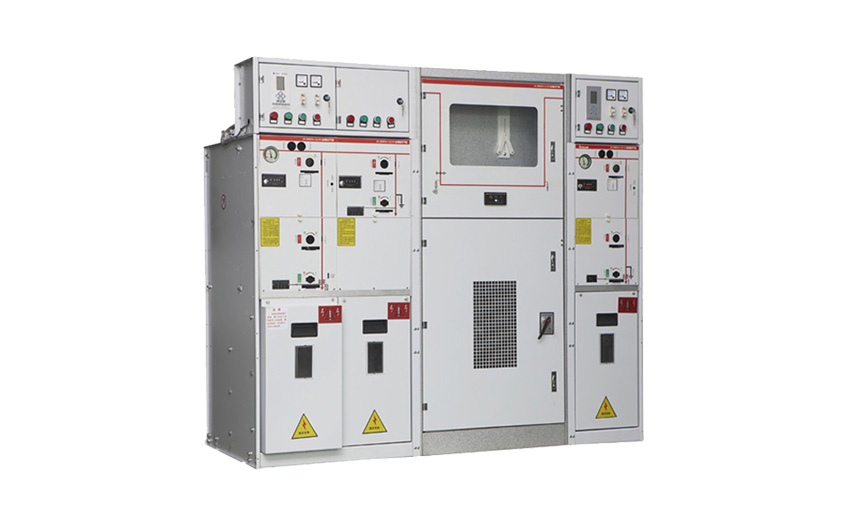

产品概述

一、概述

SRM16-12/24全绝缘充气柜，已经在国家高压电器试验中心获得型式试验报告。广泛用于10KV/20KV配电系统，是城乡各类用户变配电系统的开关产品。开关柜为模块化单元模式，可根据不同用途进行组合；有固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。

SRM16-12/24全绝缘充气柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而可以确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确保了高可靠性和安全性。SRM16-12/24型充气式开关柜同时可以提供TV化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低。

SRM16-12/24全绝缘充气柜分为非扩展标准配置和扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。

SRM16-12/24全绝缘充气柜执行GB标准。

在室内条件下（40℃）和在室外条件下（-50℃）运行的设计寿命超过30年

使用条件

1.充气柜在使用环境上是对周围的空气温度有一定的标准的，通常是要求在-25℃到+40℃之间才比较合适的，当然也不能让设备长时间处在温度40℃下面，也会影响到设备的运行的，比较好一天下来的平均温度是低于35℃的。

2.在海拔高度方面，充气柜比较好的情况是使用海拔高度低于3000米以下的场所，如果有特殊需求，需要一些充气柜应用在海拔超过3000米的场所，需要在定制的时候跟厂家提出要求，厂家根据实际情况，如果条件合理允许的情况下，协商专门定制运用于超过3000米海拔的充气柜。

3.充气柜运用的场所空气湿度比较好是处于百分之九十五以下，当然比较好的情况是空气当中的湿气度平均是低于百分之九十以下的。

4.使用充气柜的场所，可以先用感应系统进行测试，一些电磁干扰程度过高的场所是不适合应用充气柜的，一般情况下都是一些电磁干扰幅度低于1.6KV的场所才能使用充气柜。

产品特点

1.产品适用性能强

如今一些西部的地区因为受到一些恶劣天气和高海拔等外界环境因素的影响，在供电系统方面的要求是越来越高了，一些普通的设备已经远远不法达到要求，满足比较高的可靠性能进行供电，所以如今绝缘充气柜设备非常满足这些使用需求，能够应用于这些场所，这主要是因为设备在整体的体积方面是非常的小巧的，所以在占位面积方面是非常的节省的，而且应用在这些恶劣环境因素下，不仅不会受到环境因素的影响，反而能够非常适应，体现出非常良好的效益，更加协调的运行。

2.产品非常的多样化

因为充气柜主要就是将各种高压元件进行组合，形成一个各个标准模块

，所以我们可以根据不同的使用需求，进行不同元件的组合来进行应用，满足各种不同的需求。厂家在设计生产设备的时候，还给设备上面预留了一些电缆的插座，可以方便后续在使用的时候增加进出线的电缆数量来进行一些扩容操作，能够很方便的满足后续的各种使用需求，组成不同的系统。当然客户有一些特别的需求，也可以提出来，厂家会根据合理性进行特别的配置元件。

3.产品在使用方面非常的安全稳定

产品在设计生产的时候是将所有导电的部分全都密封在绝缘气体当中，所以整个产品在运行方面非常的可靠，能够保持长时间不间断的运行，在如今电网当中是非常适应的，能够在频繁操作的情况下，还保持了非常稳定可靠的运行，对电路做到比较好的控制和保护工作，非常有效的保证了操作人员的操作安全和设备的良好运行。

4.设备后续维护量小

因为设备在运行过程中一直是处于密封状态下，所以基本不会出现腐蚀和破损等现象，所以后续在设备上的维护工作量是非常小的，非常有限的节省了后续的维护成本，另外就是设备这样在使用寿命上面也是非常的长久的。

二、技术参数

2.1性能指标

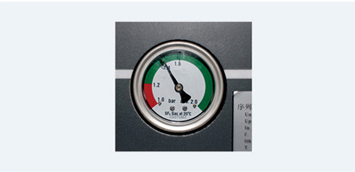

SF6气体压力

20℃下绝对压力为1.4bar

气体年泄漏率0.2%/年

防护等级IP67

气室不锈钢厚度3.0mm。

正常运行环境条件

温度40℃

最低温度-50℃

较大平均相对温度≤95%

海拔高度≤2000米

母线；

开关柜内母线400,mm2Cu

开关柜接地母线150mm2Cu

颜色；

开关柜前面板RAL7012

侧板和电缆室前盖板RAL7035

满足标准；

GB/T11022 GB3906 GB1985

GB16926 GB38041 GB1984

GB3309

IEC60056 IEC60129 IEC60265

IEC60298 IEC60420 IEC60694

2.2技术参数

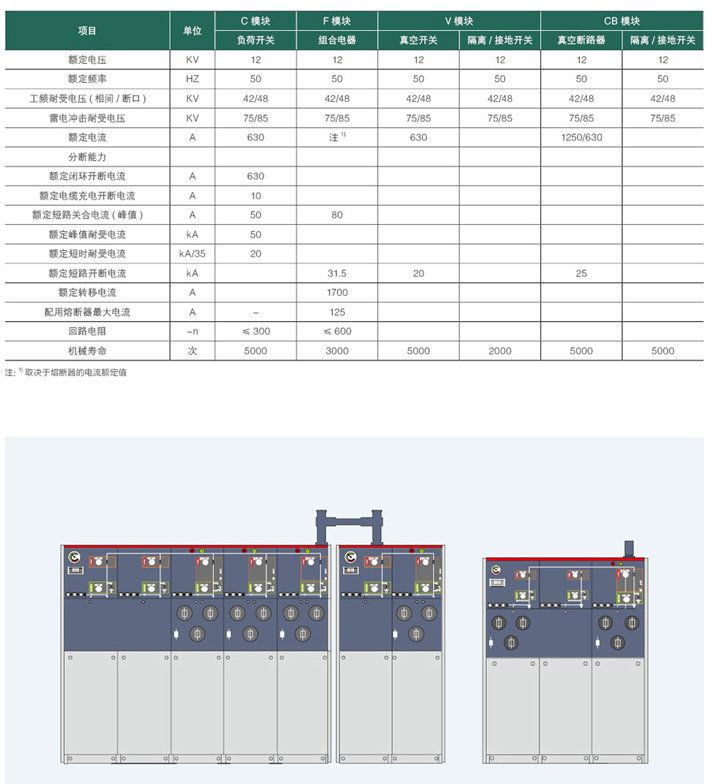

全绝缘充气柜技术参数

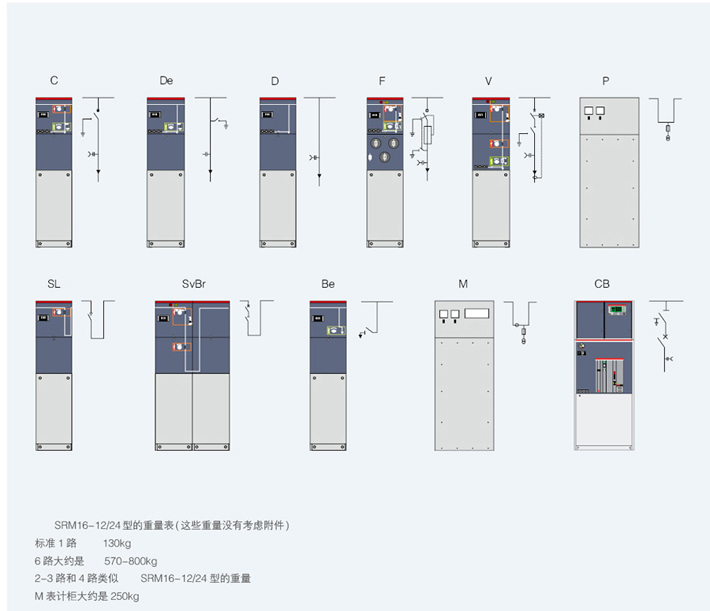

标准扩展模块

C负荷开关模块（宽度=325mm）、De带接地刀的电缆连接模块（宽度=325mm）、D不带接地刀的电缆连接模块（宽度=325mm）、F负荷开关熔断器组合电器模块（宽度=325mm）、V真空开关模块（宽度=325mm）、SL母线分段开关模块（负荷开关）（宽度=325mm）、SVBR母线分段开关模块（真空开关）、SV总是跟母线提升模块在一起（宽度=650mm）、BE母线接地模块（宽度=325mm）、M/PT表计模块12KV（宽度=696mm）、表计模块24KV（宽度=900mm）、CB真空断路器模块（宽度=696mm）.

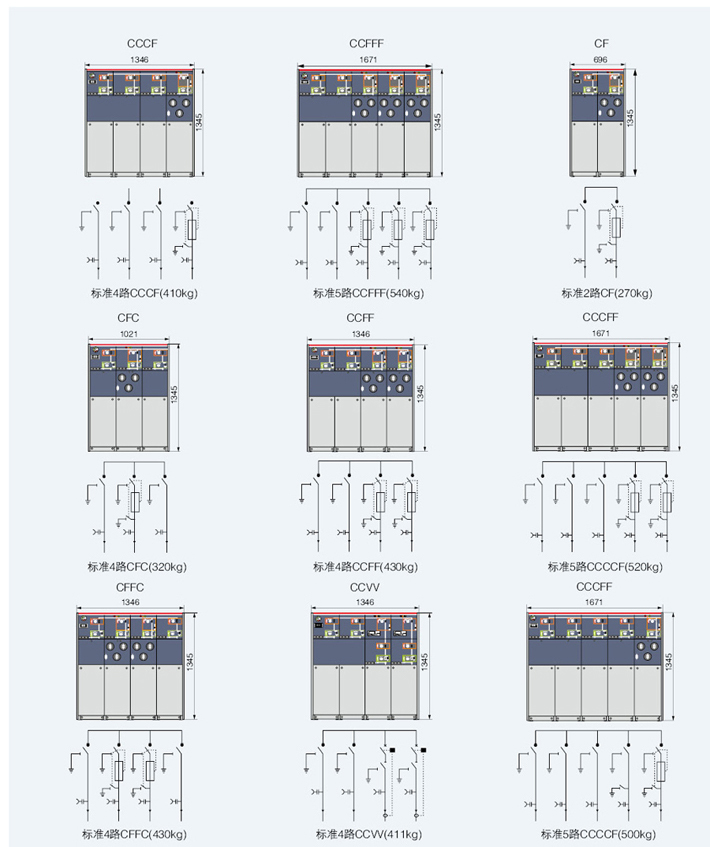

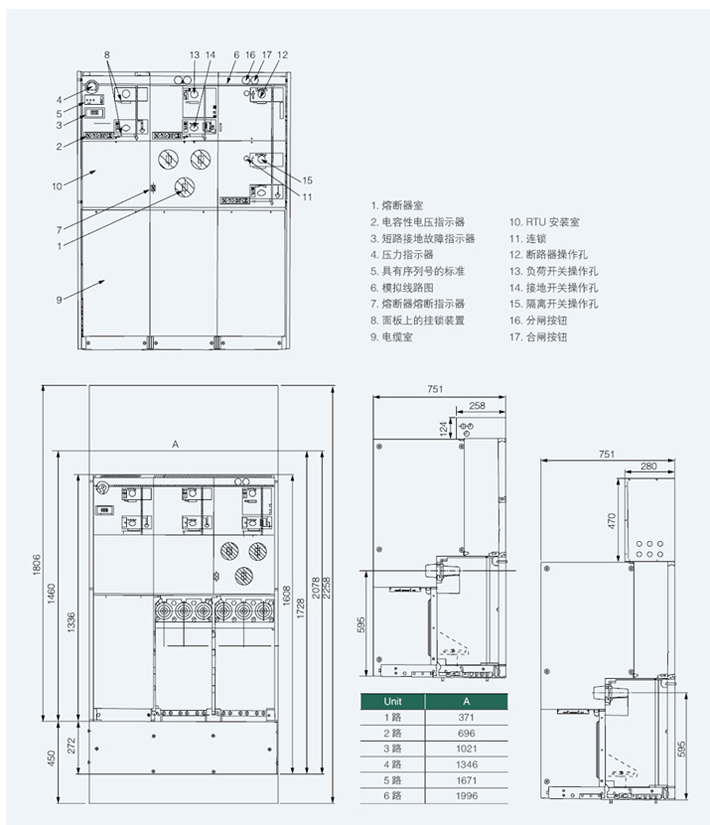

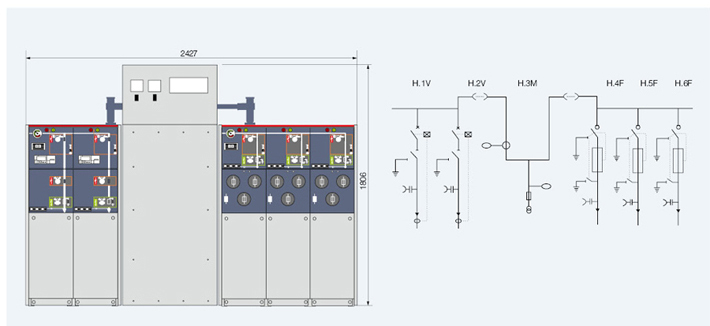

全绝缘充气柜配置方案

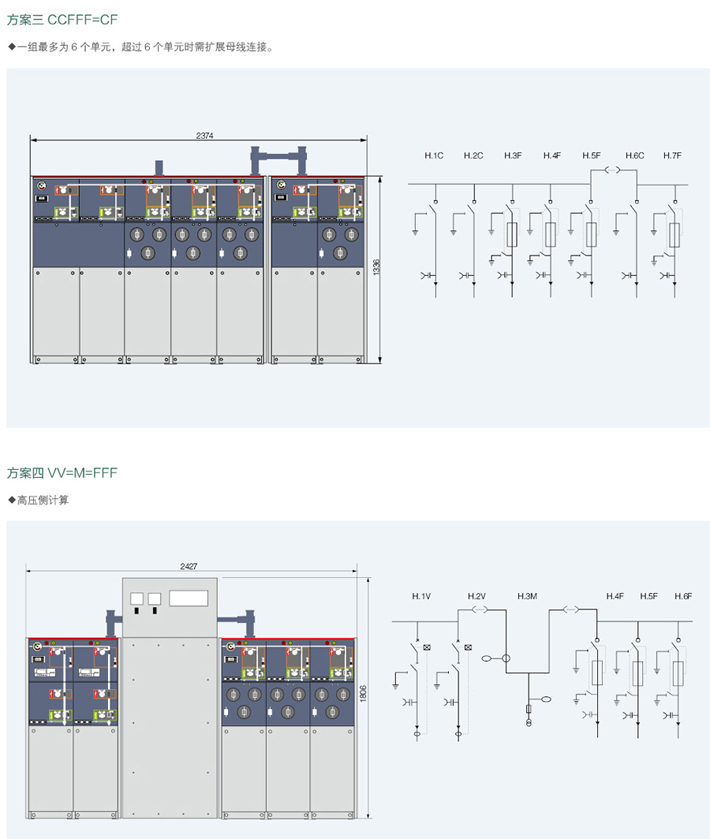

全绝缘充气柜拓展方案

标准扩展模块

全绝缘充气柜拓展方案

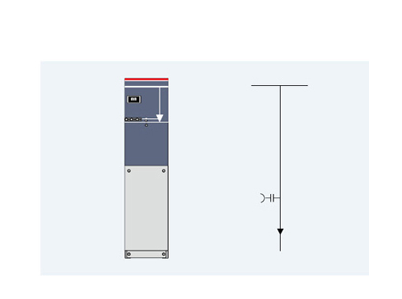

不带地刀电缆连接模块D

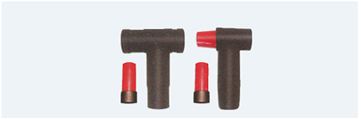

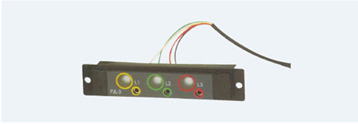

标准配置与特性，630A母线、位于前部水平布置的出线套管，630A的400系列螺栓式套管、指示套管带电的容性电压指示器、SF6气体压力表（每个SF6气箱中仅有一处）、接地母线、预留母线扩展、外部母线、短路及接地故障指示器、测量环形电流互感器及电流表、计量环形电流互感器及电度表、在电缆进线套管处可加装氧化锌避雷器或双电揽头、二次装置可装设于、开关柜顶部的二次线小室、开关柜顶部的低压箱。

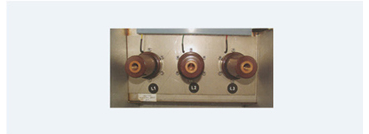

全绝缘充气柜电缆连接模块

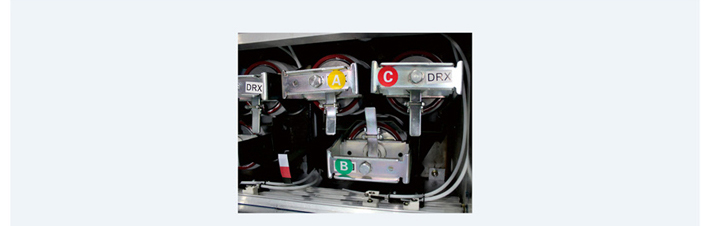

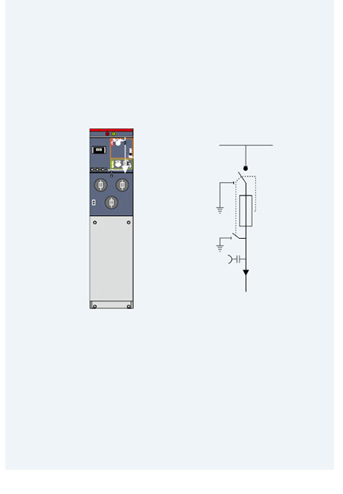

带熔断的负荷开关模块F

标准与特性、630A母线、三工位的负荷开关、熔断器首端与熔断器末端接地开关为机械联动、三工位双弹簧操作机构，有两个独立的负荷开关和接地开关操作轴、负荷开关和接地开关位置指示、熔断器筒。熔断器水平位置、熔断器跳闸指示、位于前部水平位置的出线套管，200A的200系列插入式套管、指示套管带电的容性电压指示器、对于所有的开关功能都在面板上有方便的加装挂锁装置、SF6气体压力表（每个SF6气箱中仅有一只）、接地母线、用于变压器保护的熔断器参数、12KV.max125A熔断器、24KV.max63A熔断器、接地开关与电缆室前面板的联锁、预留母线扩展、外部母线、、负荷开关操作用电动机24V/48V.DC,110VDC/AC、并联跳闸线圈24/48DC,110V/220VDC/AC/并联合闸线圈24/48DC,110V/220VDC/AC、测量环形电流互感器及电流表、计量环形电流互感器及电度表、进线带电接地闭锁（当套管带电时闭锁接地开关）110V/220V AC/DC、辅助触点、负荷开关位置2NO+2NC、接地开关位置2NO+2NC、熔断器熔断1NO、带信号的压力表1NO、带信号触点的灭弧器1NO、二次装置可装设于开关柜顶部的二次线小室、开关柜顶部的低压箱。

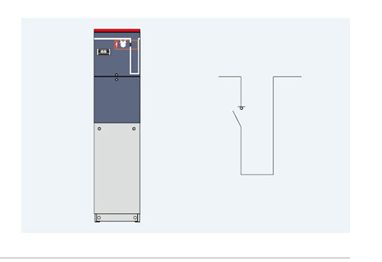

母线分段开关模块SL

标准配置与特性；630A母线

隔离开关

单弹簧操作机构

开关位置指示

对于所有的开关功能都在面板上有方便的加装挂锁装置

SF6气体压力表（每个SF6气箱中仅有一处）

预留母线扩展

外部母线

负荷开关操作用电动机24V/48V DC，110V/220V DC/AC

钥匙互锁

辅助触点

负荷开关位置2NO+2NC

二次装置可装设于

开关柜顶部的二次线小室

开关柜。

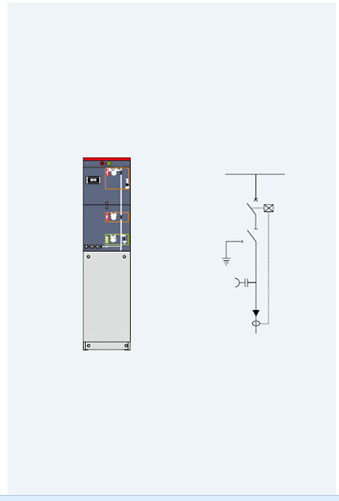

真空开关模块V

标准配置与特性

630A母线

630A的变压器/线路保护用真空开关

真空开关用两工位弹簧操作机构

真空开关下部三工位隔离/接地开关

三工位隔离/接地开关单弹簧操作机构

真空开关和三工位开关机械联锁

真空开关和三工位开关位置指示

电子式保护继电器

跳闸线圈（用于继电器动作）

位于前部水平布置的出线套管，630A的400系列螺栓套管

指示套管带电的容性电压指示器

对于所有的开关功能，都在面板上有方便的加装挂锁装置

SF6气体压力表（每个SF6气箱中仅有一处）

接地母线

接地开关与电缆室前面板的联锁

预留母线扩展

外部母线

真空开关操作用电动机24V/48V DC，110V/220V DC/AC

并联跳闸线圈24/48DC,110V/220VDC/AC/

并联合闸线圈24/48DC,110V/220VDC/AC

测量环形电流互感器及电流表

计量环形电流互感器及电度表

钥匙互锁

进线带电接地闭锁（当套管带电时闭锁接地开关）110V/220V AC/DC

辅助触点

真空开关位置2NO+2NC

隔离开关位置2NO+2NC

接地开关位置2NO+2NC

真空开关跳闸信号1NO

带信号的压力表1NO

带信号触点的灭弧器1NO

二次装置可装设于

开关柜顶部的二次线小室

开关柜顶部的低压箱

其它继电器

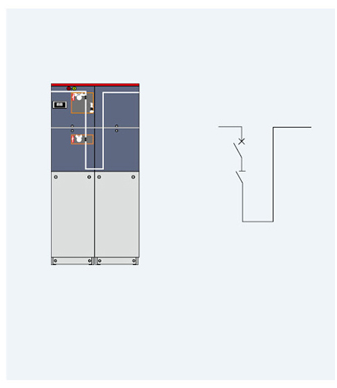

母线分段开关模块SV

标准配置与特性

630A母线

630A的真空开关

真空开关有两工位双弹簧操作机构

真空开关下部隔离开关

隔离开关单弹簧操作机构

真空开关和隔离开关机械联锁

真空开关和隔离开关位置指示

对于所有的开关功能都在面板上有方便的加装挂锁装置

SF6气体压力表（每个SF6气箱中仅有一只）

BVBR总是与母线提升柜相连

预留母线扩展

外部母线

真空开关操作用电动机24V/48V DC，110V/220V DC/AC

并联跳闸线圈24/48DC,110V/220VDC/AC/

并联合闸线圈24/48DC,110V/220VDC/AC

钥匙互锁

辅助接点

真空开关位置2NO+2NC

隔离开关位置2NO+2NC

二次装置可装设于

开关柜顶部的二次线小室

开关柜顶部的低压箱

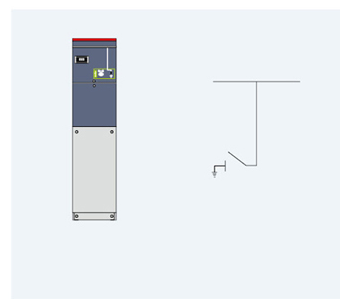

母线接地模块Be

标准配置与特性

630A的母线

接地开关

两工位单弹簧操作机构

接地开关位置指示

对于所有的开关功能都在面板上有方便的加装挂锁装置

SF6气体压力表（每个SF6气箱中仅有一只）

接地母排

预留母线扩展

外部母线

钥匙互锁

辅助触点

接地开关位置2NO+2NC

带信号的压力表1NO

二次装置可装设于

开关柜顶部的二次线小室

开关柜顶部的低压箱

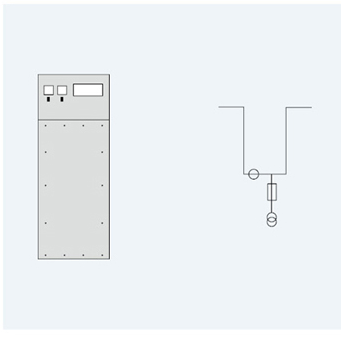

计量模块M

标准配置与特性

2只电流互感器

2只电压互感器

6只400系列套管、用于JG-SRM16-12/24型充气式的外母线连接上进上出

保护PT的熔断器

低压组成部分

1只带装换开关的电压表

1只带装换开关的电流表

宽*高*深=696*1806*820mm

3只电流互感器

3只电压互感器

氧化锌避雷器

指示开关柜带电的容性电压指示器

低压组成部分

1只有功电度表

1只无功电度表

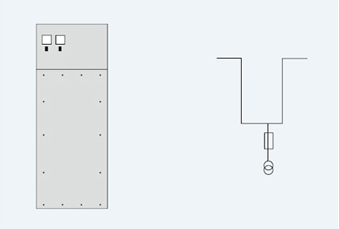

PT模块P

标准配置与特性

2只电压互感器

保护PT的熔断器

1只带转换开关的电压表

上进/出3只（6只）400系列套管用于开关柜的外置母线连接

宽*高*深=696*1806*820mm

下部电缆进/出线

宽*高*深=696*1460*820mm

氧化锌避雷器

指示开关柜带电的容性电压指示器

24VDC充电器及蓄电池

隔离开关

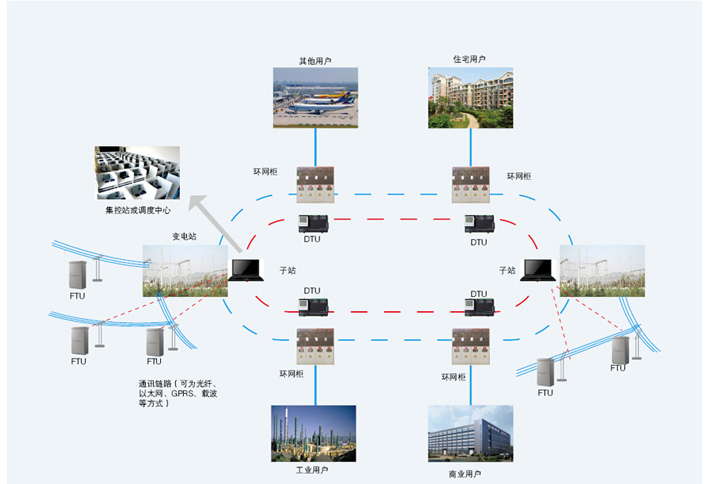

SRM16-12/24配网自动化的扩展

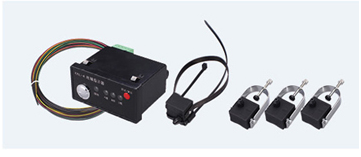

配网自动化的扩展（DTU/看门狗）

SRM16-12/234系列户外环网柜可以很方便的升级成具备自动化功能的智能环网柜，配置具备“四遥”功能的配网自动化终端装置，可实现环网开关设备智能化应用。利用通讯（光纤、GPRS等）可将环网柜与自动化主站系统连接，实现配电系统的自动化功能。

通过配电自动化系统，可以使运维人员足不出户的实现如下功能；

从控制主站或子站获取每个开关的触头位置状态、熔断状态、断路器故障保护状态、接地开关状态等信息.

从控制主站或子站获取各回路的电气参数，如电压、电流、零序电压、零序电流、功率、功率因数、频率等。

从控制主站或子站对各配电自动化终端系统的时钟

获取线路故障信息或各配电自动化终端的异常信息，结合主站或子站软件，实现故障隔离、非故障区域自动恢复供电及网络重组，从而大大缩短停电面积和时间，减少故障造成的损失，提升电力系统的供电可靠度。此外还可以方便的进行负荷监控及调配，有利于网络的合理利用可配置看门狗控制器，对界内外故障进行投切处理，提高电网可靠性。

全绝缘充气柜配置方案
使用真空开关/真空断路器模块地
